QSH-090-01-L-D-A-K - Samtec Inc.

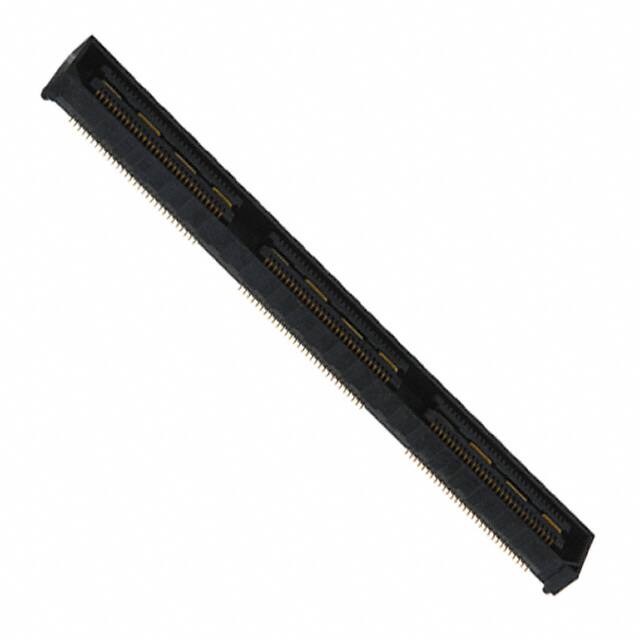

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-QSH-090-01-L-D-A-K

Hersteller Teil #: QSH-090-01-L-D-A-K

Produktkategorie: Rectangular Connectors - Arrays, Edge Type, Mezzanine (Board to Board)

Hersteller: Samtec Inc.

Beschreibung: Conn Micro High Speed Socket Strip SKT 180 POS 0.5mm Solder ST SMD

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

QSH-090-01-L-D-A-K Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Surface Mount

Housing Material

Polymer

Board Mounting Option

PEG

Contact Materials

Bronze

Packaging

Tray

Series

Q Strip® QSH

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Receptacle, Center Strip Contacts

Number of Positions

180

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Number of Rows

Gender

Receptacle

Additional Feature

ELP

HTS Code

8536.69.40.40

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.020 0.50mm

Total Number of Contacts

180

Orientation

Straight

Depth

7.49mm

Number of Conductors

ONE

Contact Finish

Gold

Voltage - Rated AC

125V

Reliability

COMMERCIAL

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Housing Color

Black

Rated Current (Signal)

Contact Style

CENTRONIC

Body/Shell Style

SOCKET

Max Voltage Rating (AC)

125V

PCB Contact Row Spacing

5.7404 mm

Contact Pattern

RECTANGULAR

Mating Contact Row Spacing

0.15 inch

Features

Board Guide, Ground Bus (Plane), Pick and Place

Length

61.27mm

Contact Finish Thickness

10.0μin 0.25μm

Plating Thickness

10μin

Height Above Board

0.128 3.25mm

Stack Height (Mating)

5mm 8mm 11mm 14mm 16mm 19mm 25mm

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	QSH-090-01-L-D-A-K		Conn Micro High Speed Socket Strip SKT 180 POS 0.5mm Solder ST SMD
	BSH-090-01-L-D-A		Conn Micro Socket SKT 180 POS 0.5mm Solder ST SMD Automotive Tray
	0528851474		CONN RECPT 140POS SMD GOLD
	BSH-090-01-F-D-A		Conn Micro Socket SKT 180 POS 0.5mm Solder ST SMD Automotive Tray
	BSH-090-01-L-D-A-TR		Conn Micro Socket SKT 180 POS 0.5mm Solder ST SMD Automotive T/R
